冷热冲击试验箱(Thermal Shock Test Chamber)按结构可以为两大类,两箱式和三箱式。两箱式又分为立式和卧式。根据热交换介质可以为空气对空气(Air to Air)和液体对液体(Liquid to Liquid)。根据外冷却方式可以为水冷和空气冷却方式。冷热冲击试验箱最小的目前所知的试验空间仅为2升,最大的可以有几个立方米。
一、三箱式冷热冲击试验箱

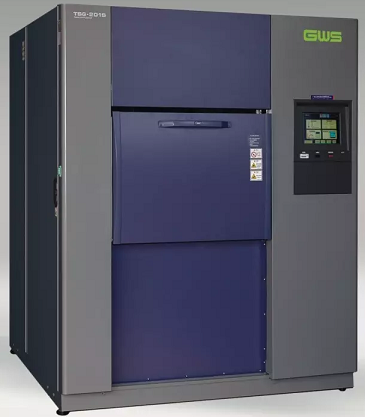

三箱式冷热冲击试验箱外观样式
三箱式(可以进行两种试验,两温区试验和三温区试验,Two Zone and Three Zone)。其结构如下图:
三箱式冲击试验箱结构示意图
三箱式中间是试样测试区(Test Area),上方是高温室(HOT),下方是低温室(COLD)。试验过程中,试样保持位置不变。
二、两箱式冷热冲击试验箱
两箱式冲击试验箱结构简单,成本较低。只有两个部分,高温区,低温区。试样通过吊篮在两个温区进行切换,所以通常也叫做提篮式温度冲击试验箱,有立式(Vertical)和卧式的。试样篮的运动有的是通过丝杆有的是通过链条。
三、液槽式冲击试验箱(Liquid to liquid)
顾名思义就是试样浸润在液体中,一边是高温液体,一边是低温液体,液体可以是某种特殊的油,也可能是洒精一类。
